XY6853A 5G安卓智能核心板（MT6853 天璣720平臺）
CPU：MediaTek MT6853 天璣720
架構：2X ARM Cortex-A76 up to 2.0GHz + 6X ARM Cortex-A55 up to 2.0GHz
操作系統：Android 11.0
內存 : 4GB+64GB/6GB+128GB
顯示屏：支持FHD+（1080X2520）
攝像頭： 6400萬
網絡支持：2G/3G/4G/5G全網通
無線連接：WiFi/Bluetooth/GPS/Beidou
NPU: 1T算力
XY6853A 是一款基于 MTK 的 MT6853(聯發科技天璣 720 )平臺、工業級高性能、可運行 android 11.0操作系統的 5G AI 智能模塊 , 支 持 NR-SA/NR-NSA/LTE-FDD(CAT-18)/LTE-TDD(CAT-18)/WCDMA/TDSCDMA/EVDO/CDMA/GSM 等多種制式；支持 WiFi 5 802.11 a/b/g/n/ac，BT v2.1+EDR，3.0+HS,v4.1+HS,V5.1,支持 Beidou（北斗）,Galileo,Glonass,GPS,QZSS 多種制式衛星定位；擁有多個音頻、視頻輸入輸出接口和豐富的 GPIO 接口。
類型 | 頻段 |
NR-SA | N1/N41/N77/N78/N79 |
NR-NSA | N78+B1/B3/B5/B8,N79+B3/B39,N41+B3/B39 |
LTE-FDD | B1/B3/B5/B8 |
LTE-TDD | B34/B38/B39/B40/B41 |
WCDMA | B1/B5/B8 |
TD-SCDMA | B34/B39 |
EVDO/CDMA | BC0 |
GSM | B3/B5/B8 |
DL CCA | B1/B3/B38/B39/B40/B41 |
DL NCCA | B3/B40/B41 |
Inter CA | B1+B3 B3+B5 B1+B5 B39+B41 |
UL CCA | B3/B38/B39/B40/B41 |
WiFi 802.11a/b/g/n/ac | 2400～2483.5MHz/5725～5850MHz/5925MHz |
BT V2.1+EDR，3.0+HS,V4.2+HS，BT5.1 | 2400～2483.5MHz |
GNSS | Beidou（北斗）,Galileo,Glonass,GPS,QZSS |
*注：頻段以具體出貨為準。
MT6853 是貼片式模塊，共有 184LCC+237LGA 管腳。尺寸僅有 50.0mm × 50.0mm ×2.65mm，可以通過焊盤內嵌于各類 M2M 產品應用中，非常適合開發車載電腦、多媒體終端、智能家居、物聯網終端等移動設備。
備注
1.DL CCA: Downlink Intra-band Contiguous Carrier Aggregation 下行帶內連續載波聚合 2.DL NCCA: Downlink Intra-band No-Contiguous Carrier Aggregation 下行帶內非連續載波聚合 3.Inter CA: Inter band Carrier Aggregation 帶間載波聚合 4.UL CCA: Uplink Intra-band Contiguous Carrier Aggregation 上行帶內連續載波聚合 |

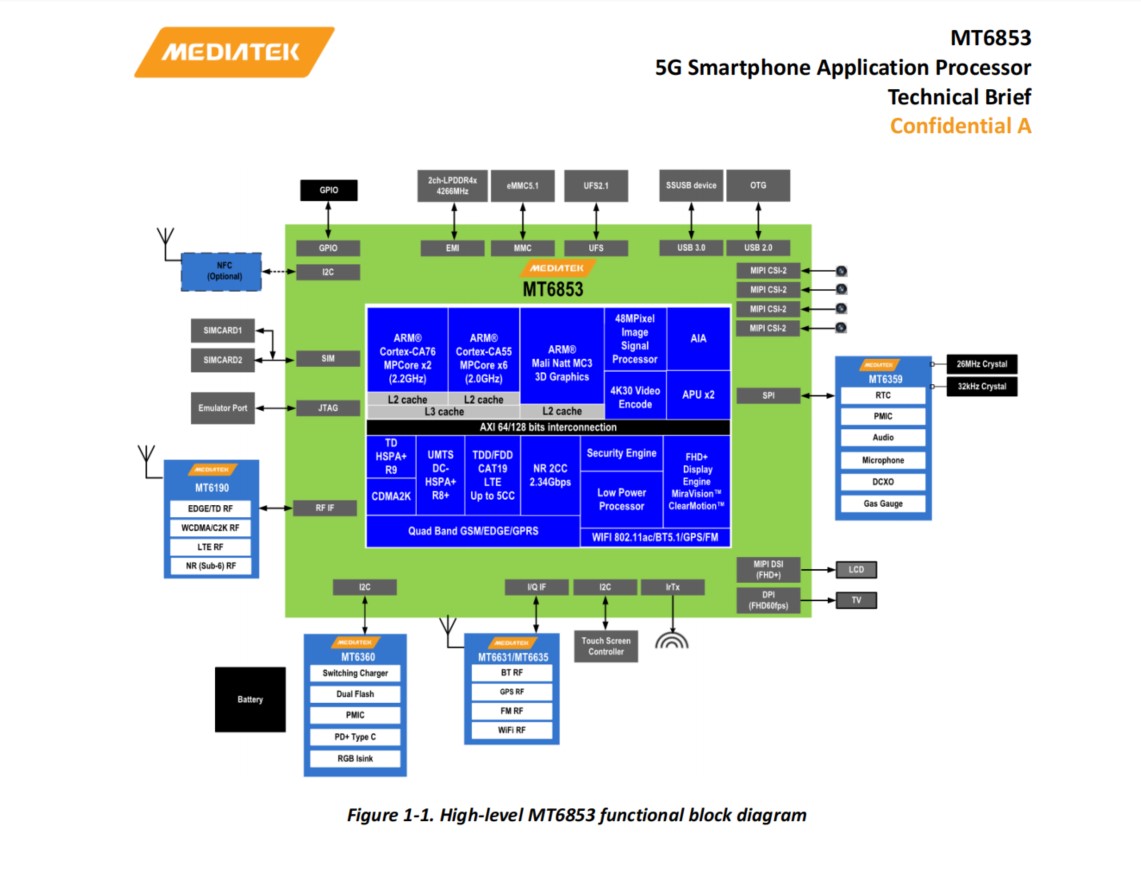

2主要性能
Process | 7nm |
應用處理器 | 2xCortex-A76up to 2.0GHz + 6xCortex-A55 up to 2.0GHz |
GPU | Arm Mali-G57 MC3 Open CL 2.2 |
攝像頭接口 | 4xMIPI CSI（4 Data lanes）64MP @ 30fps |
video decode | 4K 30fps H.264/H.265/VP9 |
video encode | 4K 30fps H.264/H.265 |
LCM 接口 | MIPI DSI（4 Data lanes）最高分辨率支持 FHD+ (1080x2520@90Hz) |
AI Accelerator | Up to 1TOPs(每秒 1 萬億次運算) |
其他性能參數
性能 | 說明 |
調制解調處理器 | 2MDSPRVSS處理器 |
供電 | VBAT供電電壓范圍：3.5V~4.35V典型供電電壓：4.2V |
發射功率 | Class4(33dBm±2Db)forGSM850/GSM900 |
NR特性 | 支持3GPPR153.5GbpsDL/775MbpsUL |
LTE特性 | 支持3GPPRllLTECAT-18DL/CAT-13UL |
WCDMA特性 | 支持3GPPR9DC-HSPA+ |
TD-SC漩A特性 | 支持3GPPR81.28TDD |
CDMA特性 | Max3.1Mbps(DL),1.8Mbps(UL) |
GSM/GPRS/EDGE特性 | GPRS：支持GPRSmulti-slotclass12 |
GSM/GPRS/EDGE特性 | EDGE：支持EDGEmulti-slotclass12 |
WLAN特性 | 2.4GHz/5GHz雙頻段，支持802.lla/b/g/n/ac,支持AP模式 |
Bluetooth特性 | BTv2.1+EDR,3.0+HS,v4.1+HS,V5.1(LowEnergy) |
衛星定位 | Beidou,Galileo,Glonass,GPS,QZSS |
EMMC/UFS | 最高支持UFS2.1,256GByte; |
DDR | 最高支持12GByte@2channels16bitxLPDDR4X4266MHz |
短消息(SMS) | Text與PDU模式 |
點到點MO和MTSMS廣播SMS存儲：默認SIM | |
AT命令 | 不支持 |
音頻接口 | 音頻輸入：4組模擬麥克風輸入1路作為耳機MIC輸入，一路主MIC,Voicewakeup,另外兩路降噪 |
USB接口 | 支持USB3.0Device模式，數據傳輸速率最大5.OGbps，用于軟件調試和軟件升級等支持USB2.0OTG |
USIM卡接口 | 2組USIM卡接口，支持USIM/SIM卡：1.8V和3V支持雙卡雙待 |
SDIO接口 | 支持SD/SDHC/MS/MSPR0/MMC/SDI02.0or3.04bitSDIO,8bitSDIO |
I2C接口 | 8組I2C,最高速率至400K,當使用I2C的DMA時最高速度可以達到3.4Mbps,用于TP、Camera>Sensor等外設 |
SPI接口 | 3組SPI接口，最高速率至27Mbit/s,支持DMAmode。 |
ADC接口 | 四路，用于通用12bitADC,Inputrange=0.05~l.45V |
天線接口 | 7個RF天線、WIFI/BT天線、GNSS天線、FMRX天線接口 |
物理特征 | 尺寸：50±0.15×50±0.15×2.8±0.2mm |
溫度范圍 | 正常工作溫度：-20°C～+70°C |
軟件升級 | 通過USB |
RoHS | 符合RoHS標準 |
4.應用接口
4.1概述
MT6853模塊共有 184LCC+169LGA SMT 焊盤。以下章節詳細闡述了模塊各組接口的功能：
電源供電
VRTC 接口
LCM 接口
TP 接口
攝像頭接口
音頻接口
USB 接口
USIM 接口
UART 接口
SDIO 接口
I2C 接口
SPI 接口
ADC 接
4.2 管腳分配（見參考原理圖 PCB）
4.3管腳描述
IO 參數定義
類型 | 描述 |
IO | 輸入/輸出 |
DI | 數字輸入 |
DO | 數字輸出 |
PI | 電源輸入 |
PO | 電源輸出 |
AI | 模擬輸入 |
AO | 模擬輸出 |
OD | 漏極開路 |
MT6853模塊的管腳功能及電氣特性描述如下表所示：
電源 | |||||
管腳名稱 管腳號 I/O 描述 DC特性 備注 | |||||
VBAT | 161 , 162, 163 | PI | 模塊基帶電源 | Vmax=4. 35V Vmin=3. 5V Vnorm=4. 2V | 電源必須能夠提供達3A的 電流，建議外部加齊納二極 管(5.lV/500mW)和 TVS 管(2800W4. 5V)作浪涌保護。 |
VMIPLFE | 67 | PO | 輸出1.8V | Vnorm=l.8V IOmax=200mA | 外部射頻MIPI器件專用電 源 |
VBATS.GND | 166 | AV | Fuel gaugevoltage detection | 電池電壓檢測PIN, LAYOTU時需要差分包地，不能受到 干擾 | |
VBATS | 164 | AV | Fuel gaugevoltage detection | ||
VFE28_PMU | J12 | PO | 輸出2.8V | Vnoi*m=2.8V IOmax=200mA | 外部射頻開關專用電源。 |
CS_N | 165 | Al | Fuel gauge ADCinput | 電量:計的檢測PIN, LAYOUT時需要差分包地，不能受到 干擾。 | |
CS_P | 166 | Al | Fuel gauge ADC input | ||
BAT ON | 167 | Al | 電池檢測口 | 電池溫度檢測 | |
SYSRSTB | H13 | DI | 系統復位 | 不用則需要懸空，拉低電平 系統立即復位并關閉。 | |
VRTC | 5 | PI/PO | RTC 接口 | V0max=2. 8V VBAT無連接時： VI=2. 0V~3. 25V Iin max=130uA | 可對外充電(2.8V 2mA). 不用則懸空，接后備電池時 需串聯1.5K電阻。 |
VI018_PMU | 153 | PO | 輸出1.8V | Vnorm=l.8V IOmax=600mA | 提供外部接口電源，使用時 需要外部并聯2. 2uF~4. 7uF |
電容，不用則懸空 | ||||||
VIO28_PMU | 156 | PO | 輸出 2.8V | Vnorm=2.8V IOmax=200mA | 提供外部接口電源，使用時 需要外部并聯 2.2uF~4.7uF 電容，不用則懸空 | |
VMCH_PMU | 125 | PO | SD 卡供電電源 | Vnorm=3.0/3.3V IOmax=800mA | ||
GND | 59/61/64/66/74/ 101/103/106/108 45/155/158/159/ /A5/A6/A7/A8/A9 3/B6/B7/B8/B9/B /C11/C12/C13/D1 10/D11/D12/D13/ 4/F5/F6/F7/F10/F 4/G9/G10/G11/G 9/N10/N11/N12/ N13/M8/M9/M10 L7/L8/L9/L10/L11 9/K10/K11/K12/K H7 | DO | UART0 發送數據 | VOLmax=0.45V VOHmin=1.35V | 1.8V 電源域 不用則懸空 | |
URXD0 | H6 | DI | UART1 發送數據 | VILmax=0.63V VIHmin=1.17V | 1.8V 電源域 不用則懸空 | |
UTXD1 | <span font-size:10.5pt;"="">G6 | DO | UART1 接收數據 | VOLmax=0.25V | 1.8V 電源域 | |
SDIO/SD 卡接口 | ||||||
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 | |
MSDC1_CLK | 122 | DO | SDIO | CLK | For 1.8V SD 卡: VOLmax=0.45V VOHmin=1.4V For 2.95V SD 卡: VOLmax=0.37V VOHmin=2.2V | |
MSDC1_CMD | 121 | IO | SDIO | CMD | For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V VOHmin=2.2V | |
MSDC1_DAT0 | 123 | IO | SDIO | DATA0 | For 1.8V SD 卡: VILmax=0.58V VIHmin=1.27V VOLmax=0.45V VOHmin=1.4V For 2.95V SD 卡: VILmax=0.73V VIHmin=1.84V VOLmax=0.37V VOHmin=2.2V | |
MSDC1_DAT1 | 124 | IO | SDIO | DATA1 | ||
MSDC1_DAT2 | 119 | IO | SDIO | DATA2 | ||
MSDC1_DAT3 | 120 | IO | SDIO | DATA3 | ||
SD_DET (EINT6) 專用中斷口 | 118 | IO | SD 卡檢測信號 | VILmax=0.63V VIHmin=1.17V | SD 卡插入檢測信號，低電平有效， 不用可懸空 | |
觸摸屏接口 | |||||
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 |
TP_INT (EINT14) | 73 | DI | 觸摸屏中斷信號 | VILmax=0.63V VIHmin=1.17V | 1.8V 電源域 |
TP_RST (GPIO15) | 72 | DO | 觸摸屏復位信號 | VOLmax=0.45V VOHmin=1.35V | 1.8V 電源域 低電平復位 |
TP_I2C_SCL (SCL0) | 109 | DO | 觸摸屏 I2C 時鐘 | 1.8V 電源域 內部已有上拉 | |
TP_I2C_SDA (SDA0) | 110 | DI | 觸摸屏 I2C 數據 | 1.8V 電源域 內部已有上拉 | |
VTP_PMU | 100 | PO | 觸摸屏供電 | 輸出 2.8V | Vnorm=2.8V |
按鍵接口 | |||||
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 |
PWRKEY | 132 | DI | 模塊開關機按鍵 | 內部 VBAT 上拉，低電平有效(外部不能 接上拉) | |
KPCOL0 | 124 | DI | 按鍵列 | VILmax=0.63V VIHmin=1.17V | 不用則需要懸空不需要外加上拉 COL0 短路到 GND 時， 可以進入強制下載模式,不能作為 GPIO 使 用 |
KPCOL1 | 125 | DI | 按鍵列 | VILmax=0.63V VIHmin=1.17V | 不用則需要懸空不需要外加上拉 可以作為 GPIO 使用 |
KPROW0 | 126 | DO | 按鍵行 | VOLmax=0.45V VOHmin=1.35V | 不用則需要懸空 可以作為 GPIO 使用 |
KPROW1 | 127 | DO | 按鍵行 | VOLmax=0.45V VOHmin=1.35V | 不用則需要懸空 可以作為 GPIO 使用 |
SENSOR_I2C 接口 | ||||||
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 | |
SCL0 | 93 | OD | 外部傳感器 | I2C0 時鐘 | 1.8V 電源域，內部有 上拉，用于 CTP。 | |
SDA0 | 92 | OD | 外部傳感器 | I2C0 數據 | ||
SCL1 | G2 | OD | 外部傳感器 | I2C1 時鐘 | 1.8V 電源域，內部有 上 拉 ， 用 于 MEMS Sensor。 | |
SDA1 | G1 | OD | 外部傳感器 | I2C1 數據 | ||
SCL2 | 21 | OD | 外部傳感器 | I2C2 時鐘 | 1.8V 電源域，內部有 上拉，用于攝像頭。 | |
SDA2 | 22 | OD | 外部傳感器 | I2C2 數據 | ||
SCL3 | A2 | OD | 外部傳感器 | I2C3 時鐘 | 1.8V 電源域，內部有 上拉，用于 NFC 等。 | |
SDA3 | A3 | OD | 外部傳感器 | I2C3 數據 | ||
SCL4 | 33 | OD | 外部傳感器 | I2C4 時鐘 | 1.8V 電源域，內部有 | |
SDA4 | 34 | OD | 外部傳感器 | I2C4 數據 | 上拉，用于后副攝像頭。 |
SCL6 | 94 | OD | 外部傳感器 | I2C4 時鐘 | 1.8V 電源域，內部有 上拉，用于后副攝像 頭。 |
SDA6 | 95 | OD | 外部傳感器 | I2C4 數據 | |
SCL8 | 171 | OD | 外部傳感器 | I2C4 時鐘 | 1.8V 電源域，內部有 上拉，用于后副攝像頭。 |
ADC 接口 | |||||
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 |
ADC_IN3 | 77 | AI | 通用 ADC 檢測 | 最高輸入電壓 1.45V | |
ADC_IN4 | A33 | AI | 通用 ADC 檢測 | 最高輸入電壓 1.45V | |
ADC_IN5 | A32 | AI | 通用 ADC 檢測 | 最高輸入電壓 1.45V | |
ADC_IN6 | B29 | AI | 通用 ADC 檢測 | 最高輸入電壓 1.45V |
管腳名稱 | 管腳號 | I/O | 描述 | DC 特性 | 備注 |
ANT0 | 96 | IO | RF 天線接口 | 50 歐姆特性阻抗 | PRX_LB+PRX_MHB |
ANT1 | 107 | IO | RF 天線接口 | 50 歐姆特性阻抗 | DRX_LMHB |
ANT2 | 55 | IO | RF 天線接口 | 50 歐姆特性阻抗 | MIMO_MHB+MIMO_UHBCB |
ANT4 | 49 | IO | RF 天線接口 | 50 歐姆特性阻抗 | MIMO_UHBCB |
ANT5 | 65 | IO | RF 天線接口 | 50 歐姆特性阻抗 | PRX_N41+DRX_UHBCB |
ANT6 | 60 | IO | RF 天線接口 | 50 歐姆特性阻抗 | PRX_UHBCB |
WCN_BT_ANT | 135 | IO | WIFI、BT 二合一天 線接口 | 50 歐姆特性阻抗 | WIFI/GPS/BT |
GPS_ANT | 140 | IO | WIFI/BT 天線接口 | 50 歐姆特性阻抗 | WIFI/BT |
管腳名稱 | 管腳號 | I/O | 描述 | DC特性 | 備注 |
VIBR_PMU | N6 | PO | 馬達驅動 | 接馬達正極 IOmax=200mA 2.7/2.8/3.0/3.3V | |
ISINK1 | C1 | OD | 恒流 LED 驅動 | 開漏驅動 LED | |
ISINK2 | B3 | OD | 恒流 LED 驅動 | 開漏驅動 LED | |
ISINK3 | B2 | OD | 恒流 LED 驅動 | 開漏驅動 LED,可以作為預充指 示 LED 驅動 | |
FLASH_LED1 FLASH_LED2 | E2 E1 | PO PO | 閃光燈驅動 閃光燈驅動 | 單通道最大電流 1.5A，雙通道最大 電 流 2.5A 。 手 電 筒 模 式37.5mA-400mA。 | |
具體的一些 GPIO 詳細說明如我們提供的另一個附件:
《MT6853_GPIO_Formal_Application_Spec_V1.0.xlsx》

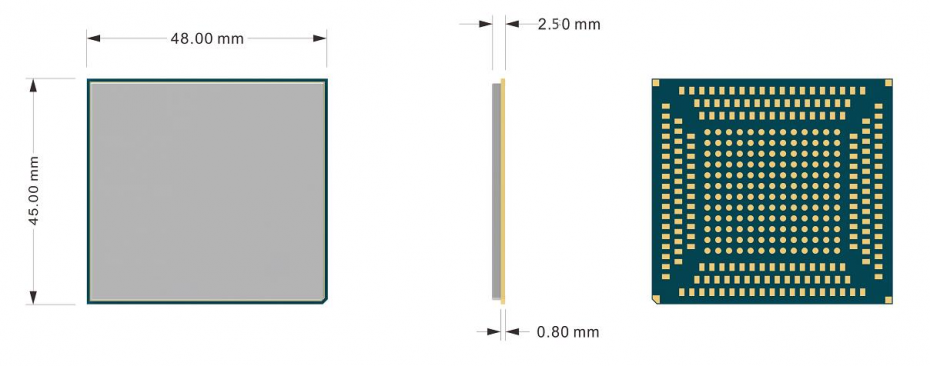

5.物理尺寸
模塊的機械尺寸，所有的尺寸單位為毫米。
MT6853 俯視圖尺寸
MT6853 建議 Layout PCB 焊盤和管腳分布（Top View）
